Роликові упорні підшипники

Роликові упорні підшипники — це підшипники кочення, призначені для сприймання великих осьових навантажень (уздовж осі вала), при цьому вони майже не сприймають радіальних зусиль.
Завдяки формі роликів (циліндричній або конічній), такі підшипники мають високу вантажопідйомність і жорсткість у напрямку осі.

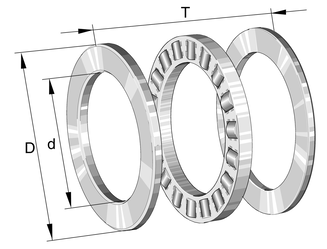

Будова:

Роликовий упорний підшипник складається з:

1. Валового кільця (внутрішнього) — встановлюється на вал.

2. Опорного кільця (зовнішнього) — спирається на нерухому частину корпусу.

3. Роликів — тіл кочення (циліндричних або конічних).

4. Сепаратора — рівномірно розподіляє ролики.

Іноді кільця мають напрямні бортики, які утримують ролики у правильному положенні.

Принцип роботи:

Під час роботи осьове навантаження передається від валового кільця через ролики на опорне кільце.
Ролики котяться між доріжками кочення, що дозволяє зменшити тертя і забезпечити плавну роботу при великих навантаженнях.

Переваги:

• Дуже висока осьова вантажопідйомність

• Висока жорсткість і точність центрування

• Можливість роботи при великих навантаженнях і низьких швидкостях

• Стійкість до ударів та вібрацій

Недоліки:

• Сприймають лише осьові навантаження

• Не допускають перекосів валів

• Не придатні для високих швидкостей

• Потребують точного центрування та якісного змащення
