Корпусні підшипники типу UCF

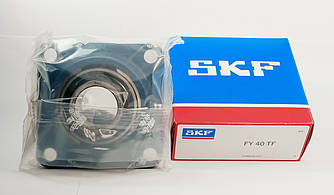

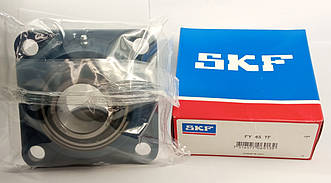

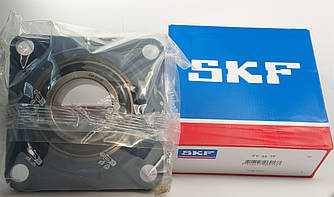

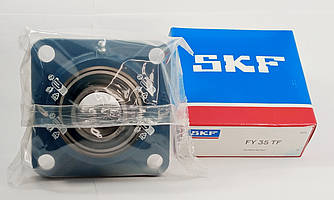

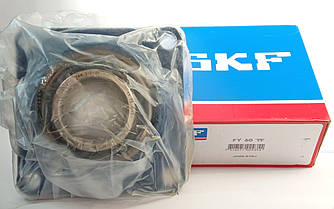

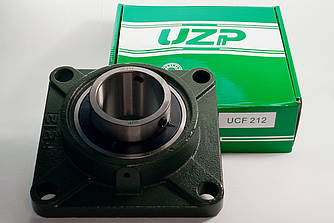

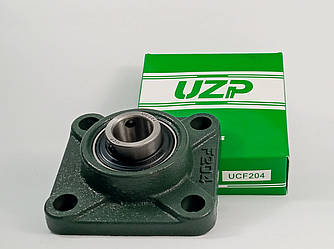

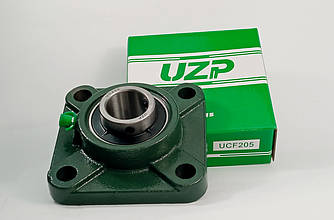

Корпусні підшипники типу UCF — це підшипникові вузли фланцевого типу, які складаються з самоустановлювального кулькового підшипника серії UC та корпусу квадратної форми з фланцем і чотирма отворами для кріплення.
Вони широко застосовуються у промисловому та сільськогосподарському обладнанні, де потрібно надійно закріпити вал і забезпечити легке обслуговування.

Будова:

Корпусний підшипник типу UCF складається з двох основних частин:

1. Підшипник UC

   • Самоустановлювальний кульковий підшипник з широким внутрішнім кільцем.

   • Має сферичну зовнішню поверхню, що дозволяє йому самостійно вирівнюватися в корпусі при невеликому перекосі вала.

   • Кріпиться на валу за допомогою гвинтів (стопорних гвинтів) або ексцентрикового кільця.

   • Оснащений ущільненнями (2RS) для захисту від пилу та вологи.

2. Корпус F (Flange type)

   • Квадратної форми, з чотирма отворами для болтів, що забезпечують надійне кріплення до монтажної поверхні.

   • Виготовляється з чавуну, сталі або алюмінію.

   • Має мастильний отвір (з тавотницею) для періодичного змащення.

Принцип роботи:

Підшипник в корпусі вільно встановлюється завдяки сферичній посадці, що дає змогу компенсувати перекоси вала до 2–3°.
Вал обертається у внутрішньому кільці, а корпус жорстко закріплюється на опорній площині.
Така конструкція зручна для монтажу на вертикальних, горизонтальних або похилих поверхнях.

Переваги:

• Простий монтаж і демонтаж

• Самоустановлення при перекосах валів

• Компактна квадратна форма з чотирма точками кріплення

• Добра герметичність (захист від пилу й вологи)

• Можливість періодичного змащення через тавотницю

• Працює у широкому діапазоні навантажень і швидкостей

Недоліки:

• Сприймає помірні навантаження (не для дуже важких умов)

• При неправильному монтажі можливе перекошування болтів

• Потребує періодичного обслуговування мастилом
