Корпусні підшипники типу UCFC

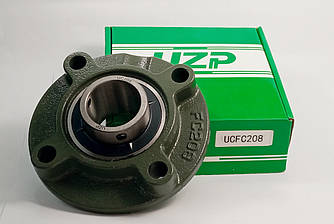

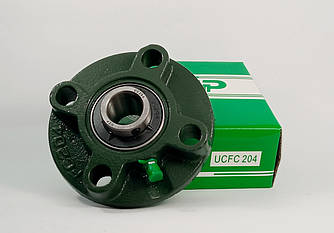

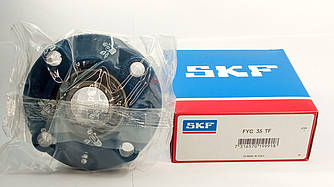

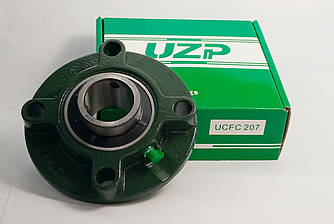

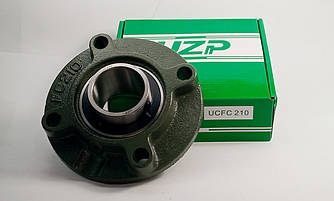

Корпусні підшипники типу UCFC — це фланцеві підшипникові вузли круглого типу, які складаються з самоустановлювального кулькового підшипника серії UC та круглого корпусу з фланцем і чотирма отворами для кріплення.
Такі підшипники забезпечують надійну опору вала та здатність самостійно вирівнюватися при перекосах, що робить їх зручними для монтажу на плоских або вертикальних поверхнях.

Будова:

Корпусний підшипник UCFC складається з двох основних елементів:

1. Підшипник типу UC

   • Самоустановлювальний кульковий підшипник із сферичною зовнішньою поверхнею.

   • Внутрішнє кільце має розширені бурти та гвинти фіксації на валу (або ексцентрикове кільце).

   • Оснащений ущільненнями (2RS) для захисту від пилу, вологи та забруднень.

   • Підшипник вставляється в корпус через сферичну посадку, що дає можливість компенсувати перекоси вала (до 2–3°).

2. Корпус типу FC (Flange Cartridge)

   • Має круглу форму з чотирма отворами для болтового кріплення.

   • Виготовляється з сірого чавуну, сталі або алюмінію.

   • Має отвір для змащення (тавотницю), що дозволяє легко оновлювати мастило.

Принцип роботи:

Вал обертається у внутрішньому кільці підшипника, тоді як корпус із підшипником фіксується на площині за допомогою чотирьох болтів.
Завдяки сферичній посадці підшипник самовстановлюється в корпусі, компенсуючи невеликий перекіс вала або неточності монтажу.

Переваги:

• Самоустановлення при перекосі вала

• Простий і надійний монтаж

• Компактна кругла форма з рівномірним розподілом навантаження

• Гарна герметизація, захист від пилу й вологи

• Можливість мастила без демонтажу

• Підходить для роботи у вертикальних і горизонтальних положеннях

Недоліки:

• Не призначені для дуже великих або ударних навантажень

• Потребують періодичного змащення

• Вимагають точної підготовки монтажної площини
