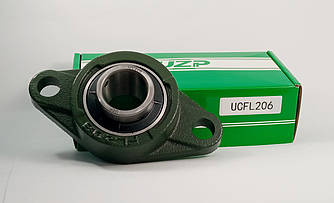

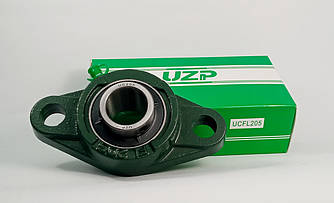

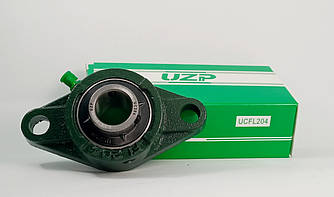

Корпусні підшипники типу UCFL

Корпусні підшипники типу UCFL — це фланцеві підшипникові вузли овальної (еліптичної) форми, які складаються з самоустановлювального кулькового підшипника серії UC та овального корпусу з двома отворами для кріплення.
Такі підшипники застосовуються там, де потрібно надійно закріпити вал на площині, але місця для монтажу обмежено.

Будова:

Корпусний підшипник UCFL включає:

1. Підшипник UC

   • Самоустановлювальний кульковий підшипник із сферичною зовнішньою поверхнею.

   • Внутрішнє кільце з фіксувальними гвинтами (або з ексцентриковим кільцем) для кріплення на валу.

   • Оснащений подвійними ущільненнями (2RS) для захисту від пилу, бруду й вологи.

   • Завдяки сферичній поверхні підшипник може самостійно центруватися в корпусі при невеликому перекосі вала (до 2–3°).

2. Корпус FL (Flange Oval type)

   • Має овальну форму з двома отворами для болтового кріплення.

   • Виготовляється з чавуну, сталі або алюмінію.

   • У корпус вбудовано тавотницю (змазувальний отвір) для обслуговування без демонтажу.

Принцип роботи:

Підшипник вільно встановлюється в овальному корпусі через сферичну посадку, що дає можливість компенсувати невеликі перекоси вала.
Корпус кріпиться до плоскої поверхні за допомогою двох болтів, що спрощує монтаж і регулювання положення вузла.

Переваги:

• Простий монтаж у стислих умовах (лише два болти)

• Самоустановлення під час перекосу вала

• Добра герметичність, захист від пилу та вологи

• Можливість регулярного змащення через тавотницю

• Легка заміна підшипника без демонтажу вала

• Підходить для горизонтальних і вертикальних площин

Недоліки:

• Менш стійкі до великих ударних навантажень (через два отвори)

• Потребують періодичного обслуговування мастилом

• Не рекомендуються для дуже важких умов експлуатації
