Підшипники вставні типу SB
Підшипники вставні типу SB — це самоустановлювальні кулькові підшипники з розширеним внутрішнім кільцем, призначені для встановлення у корпуси підшипників (UCP, UCF, UCFL, UCFC тощо).
Вони мають сферичну зовнішню поверхню, що дозволяє їм самостійно центруватися в корпусі, компенсуючи перекоси вала або неточності монтажу.
Це один із найпоширеніших типів вставних підшипників (Insert Bearings) для середніх навантажень і помірних швидкостей.
Будова:
Підшипник типу SB складається з:
-
Внутрішнього кільця
-
Має розширений бурт з одного боку.
-
Кріпиться на валу за допомогою двох фіксувальних гвинтів, розташованих під кутом 120°.
-
Така конструкція забезпечує надійну фіксацію та простий монтаж без шпонок.
-
-
Зовнішнього кільця
-
Має сферичну зовнішню поверхню, що вставляється у відповідне гніздо корпусу.
-
Це дає змогу підшипнику самоустановлюватися (до 2–3°).
-
-
Тіл кочення (кульки) — розміщені між кільцями в сепараторі.
-
Ущільнення (2RS) — із двох боків, для захисту від пилу, вологи й забруднень.
Часто доповнюються захисними шайбами (щитками).
Принцип роботи:
Підшипник SB вставляється у сферичне гніздо корпусу.
Під час роботи кульки котяться між кільцями, а сферична зовнішня поверхня дає можливість підшипнику автоматично вирівнюватися, зберігаючи рівномірний розподіл навантаження.
Фіксаційні гвинти утримують внутрішнє кільце на валу, запобігаючи провертання.
-

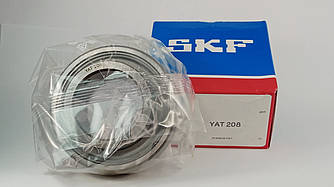

Підшипник YAT-208 SKF розміри: 40*80*36 вставний типу SB
1 295 ₴Готово до відправки66823
-

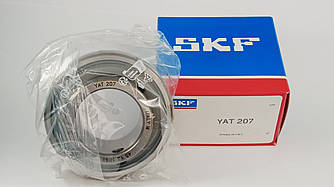

Підшипник YAT-207 SKF розміри: 35*72*33 вставний типу SB
805 ₴Готово до відправки66822
-

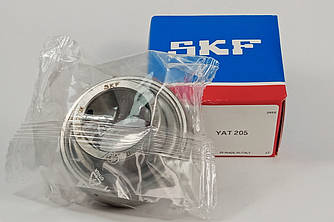

Підшипник YAT-205 SKF розміри: 25*52*27,2 вставний типу SB
703 ₴Готово до відправки56339
-

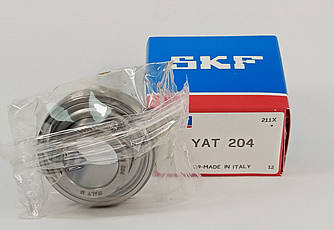

Підшипник YAT-204 SKF розміри: 20*47*25,5 вставний типу SB
705 ₴Готово до відправки66818
-

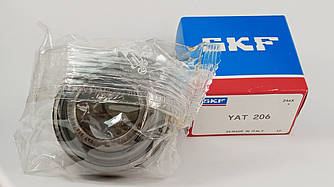

Підшипник YAT206 SKF (SB206) розміри: 30*60*30,2 вставний типу SB
952 ₴Готово до відправки58411
-
Підшипник GAY35-NPPB INA розміри: 35*72*35 вставний типу SB
1 293 ₴В наявності48009
-
Підшипник GAY30-NPPB INA розміри: 30*62*30 вставний типу SB
954 ₴В наявності45221
-
Підшипник GAY25-NPPB INA розміри: 25*52*27 вставний типу SB
795 ₴В наявності44053
-
Підшипник GAY40-XL-NPPB INA розміри: 40*80*39,45 вставний типу SB
1 474 ₴Немає в наявності58114+380 (67) 772-02-50
Переваги:
-
Самоустановлення при перекосі вала
-
Простий монтаж без додаткових втулок чи шпонок
-
Надійна фіксація гвинтами
-
Добра герметизація (2RS)
-
Можливість легкої заміни у корпусі
-
Підходить для більшості стандартних корпусів (UCP, UCF, UCFL, UCT, UCFC тощо)
Недоліки:
-
Потребує періодичного змащення
-
Гвинтове кріплення не рекомендоване для реверсивних (змінних напрямів) обертів
-
Не призначений для дуже великих швидкостей чи важких навантажень
